我們的服務
失效分析斷口分析SEM+EDS

識別并解決潛在的產品質量問題

優化生產工藝，提高生產效率和產品質量

找出失效原因，并針對性地改進生產工藝

降低生產成本，提高生產效益。



詳細介紹

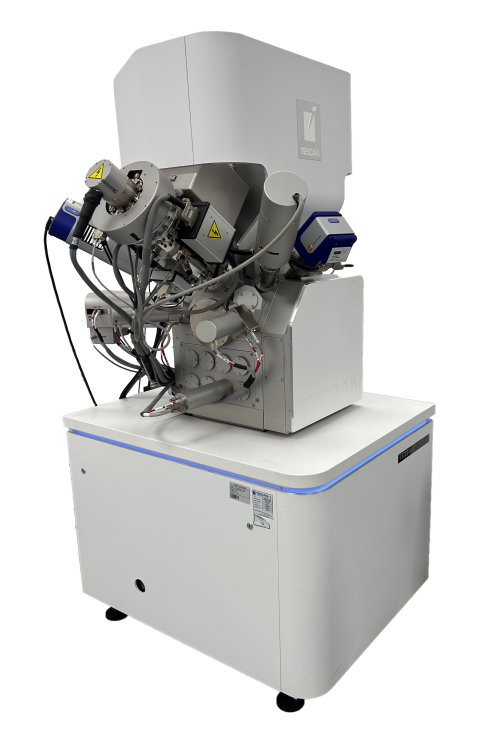

一 掃描電鏡（SEM）原理

采用高能電子束逐點掃描樣品表面，通過收集二次電子（SE）、背散射電子（BSE）等信號，生成高分辨率（1-3 nm）的微觀形貌圖像。

優勢：景深大（適合粗糙表面觀測）、三維立體成像能力、放大倍數可達百萬倍。

能譜分析（EDS）原理

利用電子束激發樣品產生特征X射線，通過能量色散譜儀解析元素種類及含量，實現微區（μm級）成分的定性與半定量分析。

檢測限：0.1-1 wt%（取決于元素種類及設備靈敏度）。


SEM-EDS聯用技術

同步實現形貌觀察與成分分析，支持點分析、線掃描、面分布（Mapping）模式，適用于材料失效機理的多維度解析。




二、檢測流程與關鍵參數

標準化操作流程

樣品制備：切割→研磨→拋光→導電處理（非導電樣品需噴金/碳鍍）→固定。

參數優化：加速電壓（5-30 kV）、束流強度（1-10 nA）、工作距離（5-15 mm）。

數據采集：SEM圖像聚焦→EDS能譜采集→元素Mapping疊加分析。

失效分析典型流程

宏觀定位：通過光學顯微鏡或X射線定位失效區域。

微觀解析：SEM觀察裂紋/斷口形貌→EDS分析異常區域元素分布→結合BSE成像識別異相。


三、應用范圍與典型案例

金屬材料失效分析

斷口分析：區分韌性斷裂（韌窩形貌）與脆性斷裂（解理臺階），結合EDS驗證夾雜物或腐蝕產物。

腐蝕失效：Mapping分析腐蝕界面元素遷移（如Cl?在應力腐蝕中的富集）。

焊接缺陷：檢測焊縫氣孔、未熔合區域的元素偏析（如Al-Mg合金焊點氧含量異常）。

半導體與電子器件失效

導線鍵合斷裂：SEM觀察斷口形貌，EDS驗證污染（如硫元素導致銀遷移）。

芯片分層：BSE成像識別界面空洞，EDS分析殘留助焊劑成分。

涂層與表面處理評估

鍍層厚度測量：截面SEM成像+EDS線掃描分析元素梯度分布。

氧化膜失效：分析高溫氧化層成分（如Fe-Cr-Ni合金中Cr?O?保護層破裂）。


四、樣品基本要求與制備規范

通用要求

導電性：非導電樣品需噴金/碳鍍（厚度5-20 nm），避免荷電效應影響成像。

尺寸限制：最大樣品尺寸≤Φ100 mm（視設備型號而定），高度≤50 mm。

清潔度：無油污、粉塵，避免引入外來元素干擾EDS分析。

特殊樣品處理

斷面分析：需精密切割（如FIB）或離子拋光，確保斷面平整。

生物/高分子材料：需臨界點干燥或冷凍斷裂處理，防止形變。


五、技術優勢與局限性

優勢：微區分析能力（μm級）、成分-形貌同步關聯、快速成像（單區域分析<30 min）。

局限：EDS輕元素（H/He/Li）檢測困難、定量誤差±5%、樣品
