金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復合材料
涂鍍產品檢測
可靠性測試
失效分析
環(huán)保測試
硬度測試是檢測材料性能的重要指標，同時也是更快更經濟的試驗方法之一。硬度測試能反映出材料在化學成分、組織結構和處理工藝上的差異,緊固件作為作為連接機械部件的關鍵元素，對緊固件進行硬度測試是確保其質量的重要環(huán)節(jié)及有效手段。本文將由安普檢測為大家介紹緊固件硬度測試的選擇及注意事項。
1. 螺栓的硬度測試：維氏硬度HV10, 布氏硬度HBW, 洛氏硬度HRB/HRC,表面硬度HV0.3

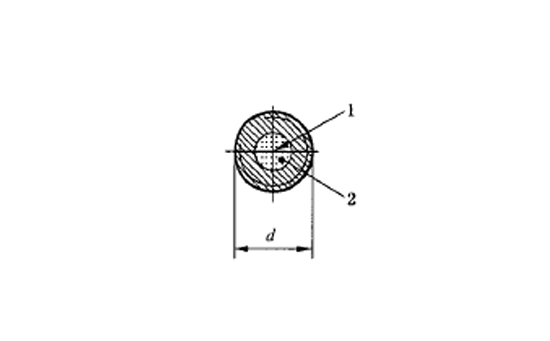

a. 一般在距螺紋末端1d處取一橫截面,1/2半徑與軸心線間的區(qū)域內測試硬度.
b. 在頭部表面平面、末端或無螺紋桿部測試硬度
2. 螺母硬度測試：HV10 ，HBW 或HR ，其中HV是仲裁硬度
a. 表面測試硬度，螺母硬度應在一個支承面上進行，并取間隔為120°的三點硬度平均值作為螺母的硬度值。

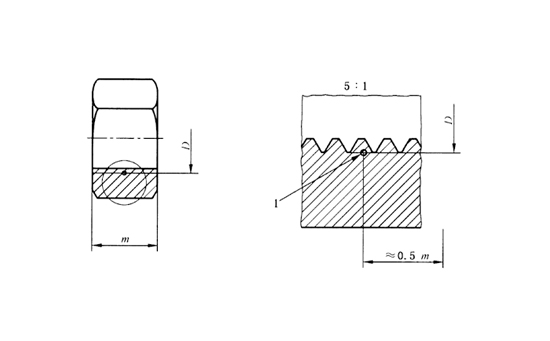

b. 縱截面測定硬度，應在通過螺母軸心線的縱向截面上實施硬度試驗，大約0.5m高度，并盡量靠近螺紋大徑處測定硬度。
3. 墊片硬度：HV2或HV10或HV30
a. HV2 適用于公稱厚度h≦0.6mm
b. HV10適用于公稱厚度0.6mm<h≦1.2mm< p="">
c. HV30適用于公稱厚度1.2mm<h< p="">
以上就是關于緊固件硬度測試的選擇及注意事項，選擇合適的硬度標尺及測試部位，可以準確評估緊固件的硬度性能，判斷其等級，為產品的設計和應用提供有力支持。
安普檢測作為一家獨立，專業(yè)，嚴謹，誠信的第三方檢測機構，是您值得信賴的合作伙伴。隨后我們還會持續(xù)給大家更新更多關于第三方檢測相關內容，大家可以隨時關注我們，或者有任何問題可以隨時咨詢：18126547679。
